客戶要求：確認集成電路芯片有無及其正確方向
解決方案：Q4X激光測距傳感器和iVu視覺系統
為何選擇邦納？多功能性——Q4X可以同時執行多項功能，減少對額外傳感器的需要
節省成本——使用較少的傳感器來解決應用，降低了購買或更換部件的成本
在將集成電路（IC）芯片安裝到電路板上前，需要對其進行測試。通過質量測試后，
它們將被放入芯片卷帶并卷繞到卷軸上。卷帶和卷軸有助于運輸和存儲此類小部件，
并且簡化了產品送入組裝機的方式。
每個IC芯片通過高速機器放置在芯片卷帶上。放置芯片不當會導致錯誤安裝到電路
板上。芯片卷帶有三種常見故障模式：卷帶中沒有芯片、卷帶中有兩塊芯片、卷帶
中的一塊芯片倒置。為防止發生這些錯誤，在芯片卷帶中密封芯片之前，需確認每
塊芯片是否存在及其方向。通常要使用多個傳感器來識別這些故障。而支持多個傳
感器可能會增加費用，并導致維護和安裝所需的停機時間增多。
邦納Q4X激光測距傳感器可以完成以前由多個傳感器執行的所有功能。這種通用傳
感器經過示教可以識別特定距離的物品，這意味著當芯片通過時，它可以區分每個
槽中無芯片、有一塊芯片或有兩塊芯片之間的差異。如果傳感器讀取正確的距離，
這說明芯片卷帶中放入了一塊芯片。如果讀取的距離太短，這說明在第一塊芯片的
頂部放入了一塊重復的芯片。如果沒有感測到任何物體或距離太長，則表示芯片缺
失。 另外，在雙模式下，Q4X還可以檢測對比度差異，以確定芯片右側是朝上還是
朝下。 Q4X可以檢測所有這些狀況（缺失、重復或芯片右側朝下），并觸發需要引
起操作員注意的指示。
在某些實例文本或圖像中，例如徽標或批次代碼等可能印刷在芯片上，所以也許有
必要讓這些功能部件定位在同一個方向。使用iVu視覺傳感器時，可以通過功能強大
的匹配工具來確定書寫的正確方向。如果沒有匹配，則會告知操作員操作失敗。
在需要極小組件的行業中，錯誤和不良產品可能難以檢測到。邦納提供適合這些應

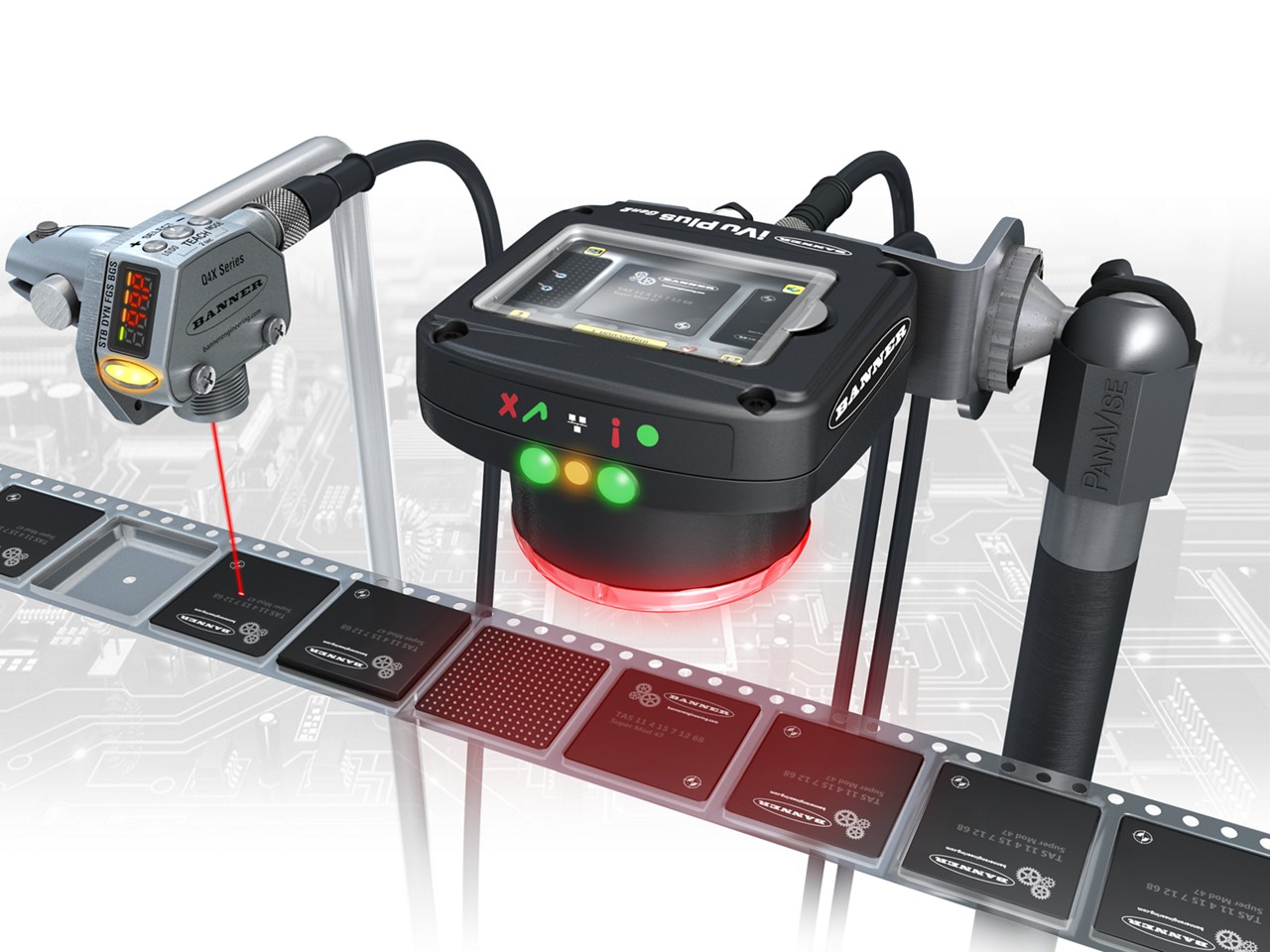

用需求的解決方案。通過配合使用Q4X和iVu視覺傳感器，制造商能夠檢測三種不同
類型的錯誤，并確認集成電路芯片上的寫入方向。由于使用的元件較少，因而公司
可以通過這種簡單易用的解決方案節省時間和金錢。
