3D視覺引導無序抓取的應用分析

引言

 隨著工業自動化的快速發展，無序抓取技術成為智能制造中的核心挑戰之一。傳統的示教編程機器人難以應對復雜場景中散亂堆疊、多變的工件抓取需求，而基于3D視覺的引導技術通過實時感知、姿態推理和路徑規劃，賦予機器人“手眼協同”能力，逐步解決了非結構化場景下的柔性化操作難題。本文從技術原理、應用場景、挑戰與解決方案等角度，系統分析3D視覺引導無序抓取的技術進展與實踐價值。

一、關鍵技術解析

1.三維感知與重建技術

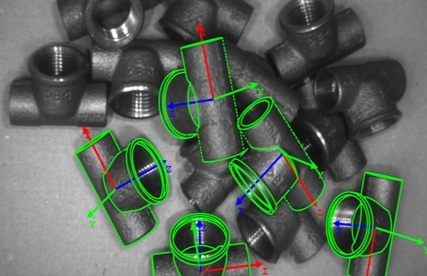

 無序抓取的核心在于精準獲取工件的三維空間信息。通過3D相機（如激光振鏡立體相機、RGB-D相機）采集點云數據，結合多傳感器融合技術，實現高精度三維重建。例如，機器人的解決方案通過點云匹配與實例分割，準確定位光伏接線盒的抓取位姿，處理節拍可控制在3秒以內。同時，針對金屬反光、遮擋等問題，采用圖像重光照模型（如NRUNet）優化深度估計，提升成像質量。

2.抓取規劃與路徑優化抓取規劃分為兩類技術路線：

• 直接檢測法：如端到端神經網絡（GG-CNN）直接回歸抓取位姿，速度快但依賴數據質量。

• 采樣評估法：通過候選抓取位姿采樣（如GPD算法），結合避碰檢測與可達性分析篩選最優方案，適用于復雜場景但計算成本較高。熵智科技提出的機械臂外傾角手抓設計，通過固定傾角擴大抓取范圍，解決了深料框邊緣工件的可達性問題。

3.手眼標定與姿態估計

 手眼標定是視覺與機器人坐標系對齊的關鍵。深圳大學團隊采用4點SVD分解法，通過特征點匹配快速求解轉換矩陣，并結合法向量與機器人基坐標系的關系生成抓取姿態（OAT參數）。此外，基于點云聚類分割和平面擬合的方法，可適應無紋理工件的位姿估計需求。

二、典型應用場景

1.光伏組件生產

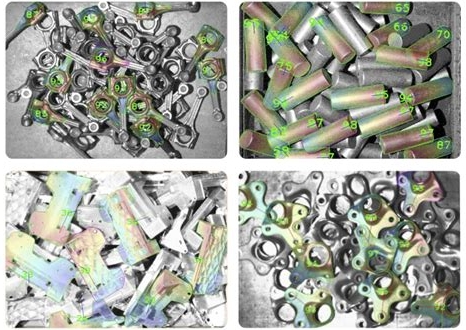

 在接線盒安裝與鋁邊框上料環節，協作機器人利用激光振鏡相機實現動態避障與點云匹配，支持多種類型接線盒（如O型、U型）的無序抓取，成功率超99%。針對型材正反面放置異常問題，采用兩端拍攝融合技術提升定位精度。

2.汽車零部件分揀

 活塞桿等復雜工件因表面反光、堆疊遮擋難以抓取，3D視覺系統通過多目伺服技術與三維點云重建，結合避碰算法優化抓取路徑，解決了傳統工裝無法適配多品種零件的問題。

3.電子行業柔性裝配

 在芯片、連接器等微小零件的無序分揀中，高精度3D相機（亞毫米級）結合超級AI模型，支持多品種混合來料的實時識別與抓取，顯著降低人工干預需求。

三、技術挑戰與創新突破

1.復雜環境適應性

• 挑戰：金屬反光、油污附著、動態光照等導致點云噪聲；料框變形或工件勾連增加避碰難度。

• 解決方案：引入多模態數據融合（如RGB-D與法向量圖像互補），結合仿真環境生成逼真訓練數據，提升算法魯棒性。

2.算法效率與精度平衡

• 挑戰：六自由度抓取檢測的計算復雜度高，難以滿足實時性要求。

• 創新：采用輕量化網絡（如PointNet++）實現一階段位姿回歸，或通過硬件加速（如FPGA）優化點云處理效率。

3.末端執行器設計

 專用手抓（如帶傾角夾具）與抓取算法強耦合。熵智科技的固定傾角設計通過機械結構簡化控制邏輯，而ISRA的伺服電機調傾角方案則增強靈活性，兩者均顯著提升深料框抓取覆蓋率。

四、未來發展趨勢

1. 智能化與泛化能力提升結合自監督學習與遷移學習，減少對標注數據的依賴，推動算法向多場景泛化。

2. 高動態成像技術突破開發抗反光、高幀率的3D相機，如基于事件相機的動態場景捕捉，以應對快速移動工件的抓取需求。

3. 人機協作與多機器人協同在裝配、碼垛等場景中，3D視覺系統將實現人與機械臂的安全交互，以及多機器人任務分配優化，提升整體產線效率。

結論

 3D視覺引導的無序抓取技術正逐步突破工業自動化的“柔性瓶頸”，其在光伏、汽車、電子等領域的成功應用驗證了其技術可行性與經濟價值。未來，隨著算法優化與硬件迭代，該技術將進一步向醫療、農業等非工業場景拓展，成為智能機器人生態的核心支柱之一。
